磁通门电流传感器：在干扰的战场上定义“可靠”

磁通门电流传感器：在干扰的战场上定义“可靠”

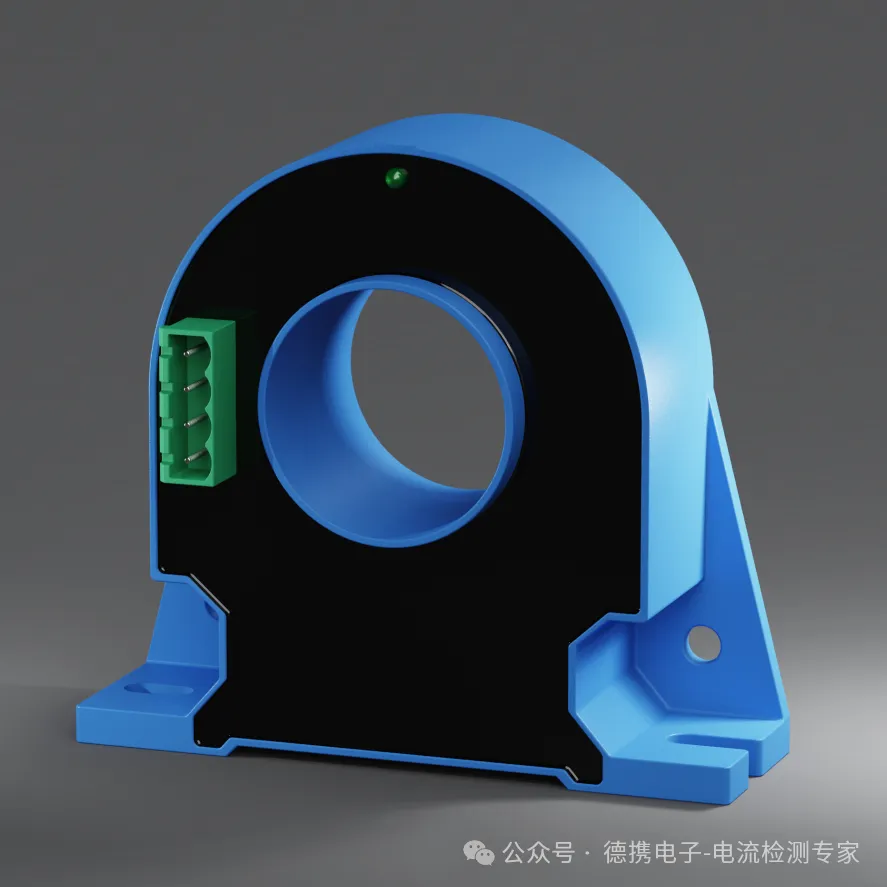

在工业与能源电力领域，电流测量的核心挑战从来不是在理想实验室里追求极致精度，而是在充满敌意的电磁环境中，如何保持持续的、可信的测量。

我们把传感器在现场面临的考验，按严重程度分为几个等级：

最高标准，略微有点影响；

第二等级，精度偏差，能工作；

第三等级，不工作了，干扰消失能恢复；

第四等级，不工作，无干扰也不工作，需重启；

第五等级，永久损坏，宕机了

在这个严酷的“抗干扰金字塔”中，磁通门电流传感器凭借其独特的工作原理和系统设计，其目标始终锁定在最高标准——即在绝大多数恶劣工况下，性能仅略微受到影响，“干扰条件下也要准”是其与生俱来的使命。下面，我们针对几大核心干扰场景，拆解其特优性能的由来。

第一，也是最核心的优势，是恒磁干扰。 这是磁学测量的“心腹大患”，也是储能、大功率驱动行业越来越头疼的问题。电流大到上千安，机柜空间又越来越紧凑，母线自身产生的杂散磁场、安装时那一点点偏心、或者附近一个电抗器漏出来的磁场，都可能对传统磁传感器造成永久性的零点漂移。像霍尔、TMR这类开环或磁阻技术，它对环境的“总磁场”敏感。你外部杂散磁场一加进来，它就“信以为真”，测量值直接就偏了，而且这个偏是固定的，不可消除的。

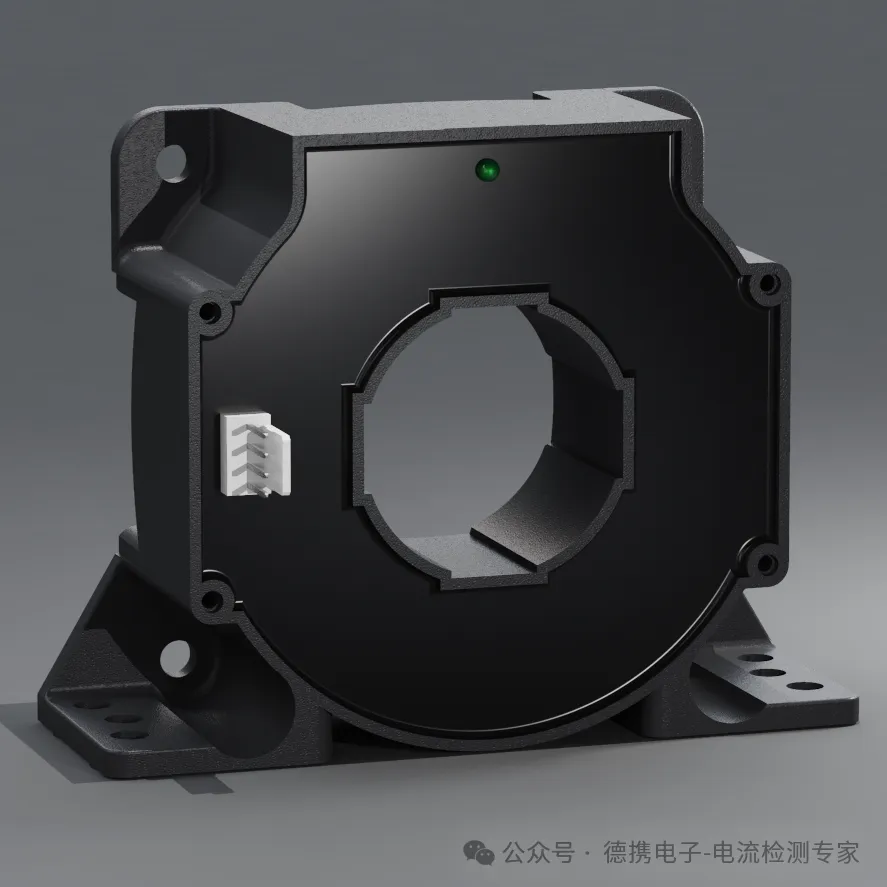

磁通门不同，它是闭环系统，是主动工作的。 它的工作原理，可以简单理解为“用磁场来抵消磁场”。它内部有一个高频励磁的磁芯，外部电流产生的磁场，会被它内部一个反馈线圈实时产生一个“反向磁场”来精确抵消。系统的目标，是让磁芯内部总磁场“归零”。这个闭环反馈，是关键。外来的任何恒磁、低频干扰，都会被这个闭环系统“感知”到，并作为一个“扰动”被一并抵消掉。所以，它抵抗外部恒磁干扰的能力，是原理性的、天生的。在储能这种高功率密度、强干扰的环境下，这个优势是无法替代的。

第二，针对传导干扰和EFT浪涌，这是工业现场的“家常便饭”。 开关电源的噪声、继电器通断的毛刺、远处的雷击感应，这些几K到几兆赫兹的干扰，顺着你的电源线、信号线就往里跑。EFT那一下，就是几千伏的尖峰脉冲群。很多传感器遇到这个，直接就复位、死机了，甚至损坏。

磁通门怎么应对？ 首先，它的信号处理核心是“同步解调”。它只认自己励磁频率那个特定“节拍”下的信号，外界的宽频带噪声，跟这个“节拍”对不上，在检测环节就被极大地抑制掉了。这就好比在巨大的背景噪音里，我只用一根调好音的特定音叉去听声音。其次，高等级的磁通门传感器，其电路设计本身就非常注重“强韧”。电源入口有多级滤波、TVS保护；信号处理链路通常采用差分放大；前后级之间用隔离电源和光耦或数字隔离器做隔离。这一整套下来，目标就是：哪怕有巨大的干扰脉冲闯进来，到了我的核心测量和处理环节，已经被削弱到不足以造成功能中断，最多让输出信号有点“毛刺”，绝不会“罢工”。

第三，关于辐射干扰， 这个更多是结构设计问题。一个全金属的屏蔽外壳，把所有敏感电路罩在里面，做好接地，就相当于一个法拉第笼。只要设计和工艺到位，800MHz、1GHz的辐射干扰想钻进去影响核心电路，是很难的。这对于通信基站、军事装备等场景是标配，在高端工业领域也是基本要求。

所以，总结一下， 为什么在要求苛刻的场合，大家愿意为磁通门技术买单？因为它不是靠“硬扛”或“牺牲”来实现抗干扰，而是从测量原理、信号处理、电路和结构设计三个层面，构建了一套完整的纵深防御体系。它的目标是，在复杂、恶劣的电磁环境下，保证测量的稳定性和真实性，把“干扰下的精度漂移”这个系统误差，降到最低。这就是它“特优性能”的底层逻辑。
