AI服务器及其电源控制系统电流检测简析

一，AI服务器的定义与核心特征

1.1 AI服务器的基本概念

AI服务器是专门为人工智能工作负载设计和优化的高性能计算平台，它通过硬件加速和软件优化来高效处理机器学习、深度学习等计算密集型任务。这类服务器不同于传统通用服务器，它们在架构设计上针对矩阵运算、并行计算等AI典型工作模式进行了特殊优化。

1.2 AI服务器的关键组成要素

● 加速计算单元：通常配备多块高性能GPU（如NVIDIA A100/H100）或专用AI加速芯片（如Google TPU、华为昇腾）

● 高带宽内存系统：采用HBM2e/HBM3等高带宽内存技术，带宽可达TB/s级别

● 超高速互联：支持NVLink（900GB/s）、PCIe 5.0（128GB/s）等高速互联协议

● 定制化散热方案：由于热密度极高（可达50W/cm²），多采用液冷或强力风冷系统

● 大规模并行存储：配置NVMe SSD阵列，提供超高IOPS（百万级）和低延迟存储访问

二，AI服务器与普通服务器的本质区别

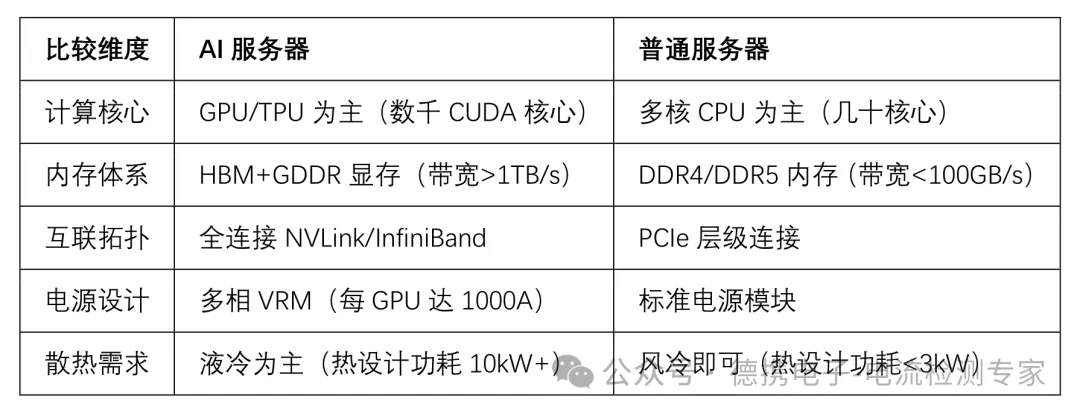

2.1 硬件架构差异

2.2 工作负载特性对比

● 计算模式：AI服务器以SIMD（单指令多数据）并行计算为主，普通服务器以MIMD（多指令多数据）为主

●精度要求：AI训练需要混合精度（FP16/FP32/FP64），推理可能用INT8，而普通服务器以FP64为主

● 数据局部性：AI工作负载具有高度规则的数据访问模式，便于优化，而普通服务器访问模式更随机

● 容错能力：AI计算可以容忍一定程度的计算错误，而普通服务器通常需要完全精确的计算结果

2.3 性能指标差异

● 算力密度：AI服务器可达100TOPS/W，普通服务器通常<1TOPS/W

● 能效比：AI服务器在特定负载下能效高10-100倍

● 延迟特性：AI服务器为吞吐量优化，普通服务器更关注单任务延迟

三，AI服务器电源系统的特殊要求

3.1 电源挑战的根源

● 动态负载特性：AI工作负载呈现"猝发式"计算特征，电流变化率可达1000A/μs

● 功率规模：单机柜功率可达50kW，是普通服务器的10-20倍

● 供电质量：GPU对电压波动极其敏感（要求<±3%）

● 能效标准：数据中心PUE要求<1.2，电源转换效率需>96%

3.2 电源架构演进

● 电压等级：从12V向48V过渡（可降低4倍传输损耗）

● 拓扑结构：采用两级转换（48V→12V→1V）替代传统单级转换

● 冗余设计：N+1或2N配置确保高可用性

● 智能管理：引入AI预测性电源调节算法

四，磁通门电流传感器在AI服务器中的关键作用

4.1 技术原理分析

磁通门传感器基于软磁材料在交变磁场中的饱和特性工作，通过检测二次谐波分量来精确测量电流。其核心优势在于：

● 闭环零磁通设计消除非线性误差

● 高频激励（通常10kHz-1MHz）实现快速响应

● 磁芯材料（纳米晶合金）提供高导磁率

● 并行计算等AI典型工作模式进行了特殊优化。

4.2 AI服务器电源必须使用磁通门电流传感器的场景

● 48V主总线输入（1-2路）：   需±0.1%精度检测总功率，且承受高压隔离（>1500V）

● GPU VRM输入级（每GPU 1路）： 监控整体GPU功耗，精度影响DVFS调节

4.3 磁通门电流传感器在AI电源中的不可替代性

1，精度需求

● 48V总线要求±0.1%的电流测量精度

● GPU VRM需要±1%的电流匹配精度（多相并联时）

2，动态响应

● 可检测ns级的电流瞬变（如GPU唤醒时的1000A/μs浪涌）

● 带宽可达10MHz，远超霍尔传感器（通常<100kHz）

3，温度稳定性

● 温漂<50ppm/°C，适合液冷环境（工作温度可能达90°C）

● 长期稳定性<0.05%/年，满足7×24运行需求

4，集成可行性

● 支持直接PCB贴装，适应高密度电源布局

德携电子作为高精度磁通门电流传感器的专业制造商，针对AI服务器电源系统中48V主总线及GPU VRM输入级电流检测的严苛需求（精度要求0.1%~0.25%），创新推出高性价比板载式磁通门解决方案。通过技术革新将产品单价从数百元大幅降至数十元级别，在保持工业级检测精度的同时实现降本增效，为AI服务器电源管理系统的精准电流监测提供了关键技术支持，助力行业突破成本与性能的双重瓶颈。

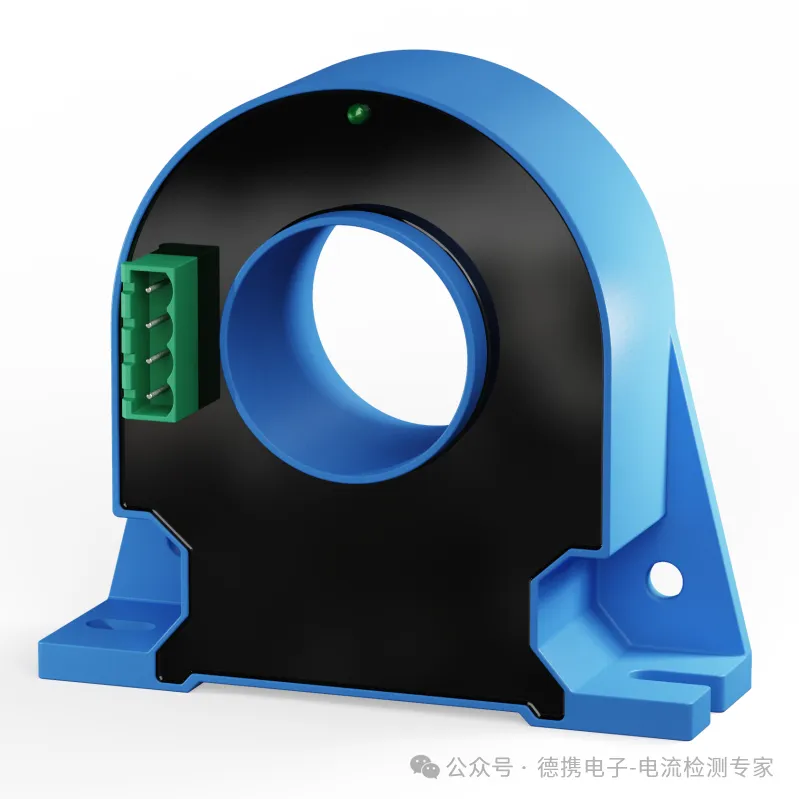

左图：常规数百元级磁通门

AI服务器的独特工作负载和极端性能需求，使其电源系统面临前所未有的挑战。磁通门电流传感器凭借其超高精度、快速响应和卓越稳定性，成为满足这些严苛要求的唯一可行方案。随着AI计算向更大规模、更高能效发展，磁通门技术将进一步演进，并可能成为服务器电源传感的事实标准。
